华瑞sp-2102plus可燃气体检测仪说明书

1.根基技术参数

技术参数

2 产品表形

华瑞SP-2102Plus可燃气体检测仪设计基于RAE多年的用户需要分析基础，矫捷、可选的抱管/壁挂装置方式和尺度接线端子，使得检测仪能够很方便的装置和接入各类节造系统。SP-2102Plus的表形及尺寸见下图：

sp-2102plus

3.1 装置方式

首先，必要确认检测仪的装置方式和装置地位（推荐凭据确认过的施工图来执行）。检测仪有两种装置方式，抱管装置和壁挂装置，见下图。
装置图

装置图

装置板图

3.2 仪器拆卸

开盖维建前请确认关关电源，在危险场所进行该操作时请遵循危险场所的操作规程。

1.逆使仉方向旋下仪器上盖

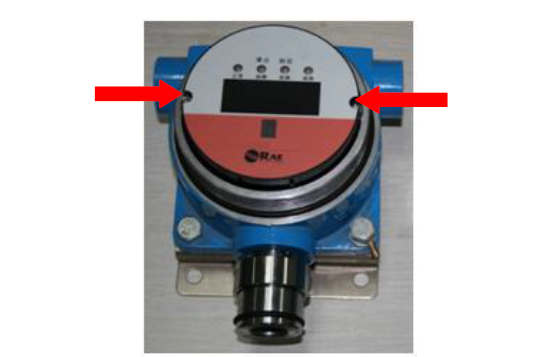

2. 将主板两侧的松不脱螺钉取下

仪器拆卸

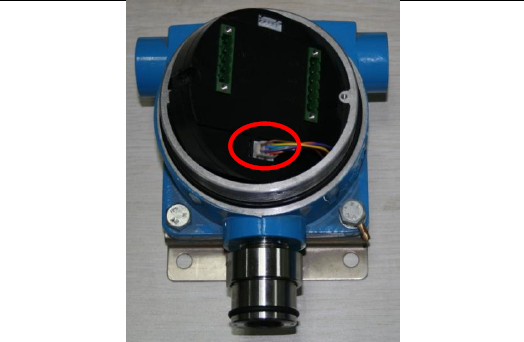

3. 取下主板背面的传感器接线端子

传感器接线

3.3 仪器装配

备注：依照仪器拆卸步骤的逆序操作。

? 将传感器接线端子插到正确的插座上。

? 通过松不脱螺钉将主板固定于壳体。

? 旋上仪器上盖，拧紧紧固螺钉。
3.4 仪器电气衔接
接线端子接线

接线端子接线

3.5 仪器接地

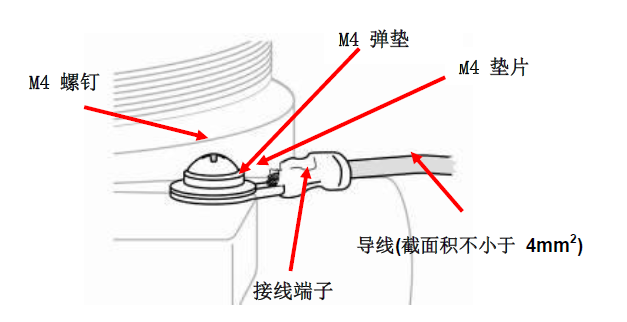

如下图所示，将接地导线一端拧紧到检测器表壳上，另一端做靠得住接地，接地导线应选用截面积不幼于4mm2的线缆，表部接地应保障接地电阻幼于4欧姆。
仪器接地

仪器接地

4 仪器操作

4.1 显示及用户界面

4.1.1 用户界面

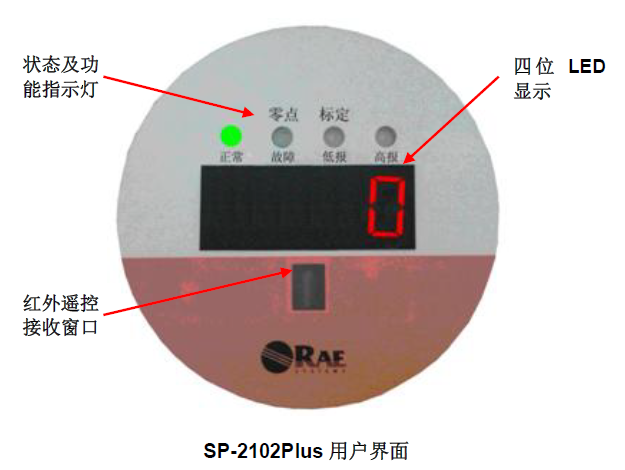

SP-2102Plus用户界面蕴含4个LED职能状态批示灯和4位LED显示屏、红表接管窗口三个部门，所有操作均使用红表�？仄鹘�，见下图。
sp2102plus 用户界面

sp2102plus 用户界面

4.1.2 �？仄�

SP-2102Plus的所有操作均通过红表�？仄魇迪�。将�？仄髑岸硕宰家瞧骱毂硪？卮翱�，通过�？仄魑甯霭醇胁僮�。

�？仄饔行Р僮骶嗬�5米以内，�？仵杈赌诓灰凶璋镎诘�。

�？仄鞑僮骷淘毯母鲋澳芗鸵桓鋈啡希∣K）键。每次按键时左上角的批示灯会闪亮，暗示电源正常并发射成功。

若是按键时批示灯没有闪亮，暗示�？仄鞯绯孛坏�。打开�？仄鞅趁娴牡绯夭指�，更换电池即可。�？仄魇褂玫绯匦秃牛篊R2032。

红表�？仄髅姘迨疽馔既缦拢�
�？仄�

�？仄�

4.1.3 系统初始化

给SP-2102Plus通电后，检测仪开启并起头初始化，四个LED状态批示灯点亮，自检各个部件，待不变后，状态批示灯“正常”常亮（绿），暗示仪器进入丈量状态；状态批示灯“故障”常亮（黄），暗示仪器故障，请查抄仪器。

4.1.4 仪器状态显示

检测仪预热实现后进入丈量状态，这时仪器会自动起头检测谬误信息并循环测试每个报警状态。此时，若是仪器没有谬误信息或报警状态，检测仪屏幕上显示丈量气体的浓度，“正常”批示灯绿灯常亮。
仪器显示信息

仪器显示信息

4.2 华瑞气体检测仪标定

SP-2102Plus 通常选取两点标定的方式进行仪器校准，即零点标定和尺度气体标定。首先，使用零点气标定零点；而后，设定尺度气体的浓度值，最后选用尺度气源进行尺度气体标定。把稳：零点标定需在尺度气体标定之前进行。

仪器标定

备注：

? 标定倒计时60秒，实现后自动退回到上级菜单，在此过程中可按[×]键中断标定，退回上级菜单。

? 仪器标定不成功时，必要查抄仪器状态或传感器，能够选择沉试或联系客户服务。

? 若是仪器在60秒内没有任何操作，自动返回到丈量状态。

5 整机结构及出厂默认信息

5.1 仪器结构

仪器结构

1、防爆壳体上盖 2、松不脱螺钉 3、电路板上盖 4、电路板 5、电路板下盖 6、LEL传感器 7、防爆壳体底座

5.2 仪器出厂默认设置
仪器出厂默认值

仪器出厂默认值

6 守护、维建

请定期对仪器进行守护，查抄仪器工作状态；查抄传感器的进气口，确保其没有污损或被杂质梗塞；凭据有关司法律规对仪器进行校准。如需更换仪器传感器，请联系公司的服务机构进行维建。
CF值对照表：
CF系数对照表

CF系数对照表
